風 機 的 用 途

    G4-73和Y4-73型鍋爐通、引風機主要適用于火力發電廠中2～670 t/h蒸氣鍋爐的通、引風機系統。在無其它特殊要求時，G4-73亦可用于礦井通風及一般通風。

    通風機輸送的介質為空氣，*溫度不得超過80℃；引風機輸送的介質為煙氣，*溫度不得超過250℃。

在引風機前，必須加裝除塵裝置，以盡可能減少進入風機中煙氣的含塵量。根據一般電廠的使用情況，所配除塵器效率不得低于85%。

風 機 的 型 式

1． 通風機與引風機均制成單吸入，各有№8～29.5共13個機號。

2． 從電機一端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；反之為左旋風機，

以“左”表示。

3． 風機的出風口位置，以機殼的出風口角度表示。

4． 風機的傳動方式為D式，均采用彈性聯軸器聯接。

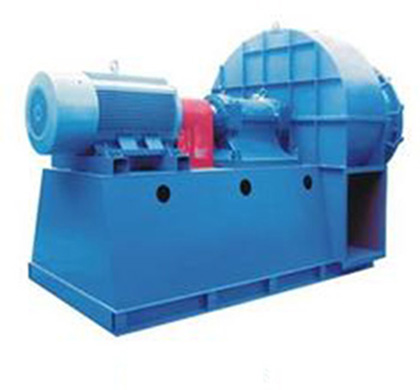

風 機 的 結 構

風機主要由葉輪、機殼、進風口、調節門及傳動部分組成：

    1．葉  輪 — 12片后傾機翼斜切形葉片焊接于錐弧形前盤與平板后盤中間。由于采用了機翼形葉片，保證了風機*率、低噪聲、高強度。葉輪經靜、動平衡校正和超速運轉實驗，故運轉平穩可靠。同一機號的通、引風機葉輪，結構相同，但材質不同，一般來說通風機選A3，引風機選16Mn。

    2．機  殼 — 用普通鋼板焊接成蝸形體。單吸入風機的機殼做成三種不同形式（№8～12機殼作成整體結構，不能拆開，№14～16機殼作成兩開式，№18～29.5機殼作成三開式）。對引風機，蝸形板作了適當加厚，以防磨損。

    3．進風口 — 收斂、流線型的進風口制成整體結構，用螺栓固定于風機入口一側。

    4．調節門 — 用來調節流量的裝置，軸向安裝于進風口之前。調節范圍由0o（全開）到90o（全閉）。調節門的搬把位置：從進風口方向看在右側，對右旋風機，搬把由下往上推是由全閉到全開方向，對左旋風機，搬把由上往下拉是由全閉到全開方向。

5．傳  動 — 傳動部分的主軸由*鋼制成，本風機均采用滾動軸承。軸承箱有兩種形式：№8～16用整體的筒式軸承箱；№18～29.5用兩個獨立的枕式軸承箱。軸承箱上裝有溫度計和油位指示器（僅引風機）。潤滑油采用30號機械油，加油量按油位標志要求?！?～

- 1 -

16整體筒式軸承箱如采用干油時，在軸承箱內滾珠一側應加擋油板，其固定槽予已制。引風機備有水冷裝置，因此，須加裝輸水管，耗水量隨氣溫不同而異，一般按0.5～1 m³/h考慮。
